健成科技升級改造之智能低壓粉料輸送系統 --環保高效，強勢來襲！
2021-08-24 11:56
目前，混凝土攪拌站的粉罐存料是通過散裝水泥運輸車的出料管接入粉罐的進料管中進行送料。車輛柴油機驅動車載擺動式空壓機，產生的壓縮空氣進入氣室內，使罐內粉狀物料產生流態化現象。當壓力達到目標值時，打開出料蝶閥，實現向筒倉輸送水泥、粉煤灰等粉料的過程。
?
這種傳統打料方式存在以下幾個問題
l?傳統車載柴油空壓機油耗費用高，增加設備運行成本。
l?傳統車載柴油空壓機占據整車承載重量，降低實際粉料裝載量。
l?傳統車載空壓機噪音大，擾民，影響攪拌站現場工作環境，不符合國家環保政策。
l?傳統車載柴油空壓機無法精確感知筒倉中的料位變化，無法感知筒倉內的壓力變化，有爆倉的潛在風險。
l?傳統車載柴油空壓機無排水功能，無法控制筒倉內氣體和粉料含水量，粉料易板結，影響下料。
l?傳統車載柴油空壓機產出的氣體溫度沒有冷卻裝置進行降溫，高溫噴吹的水泥性能會受到一定的影響。

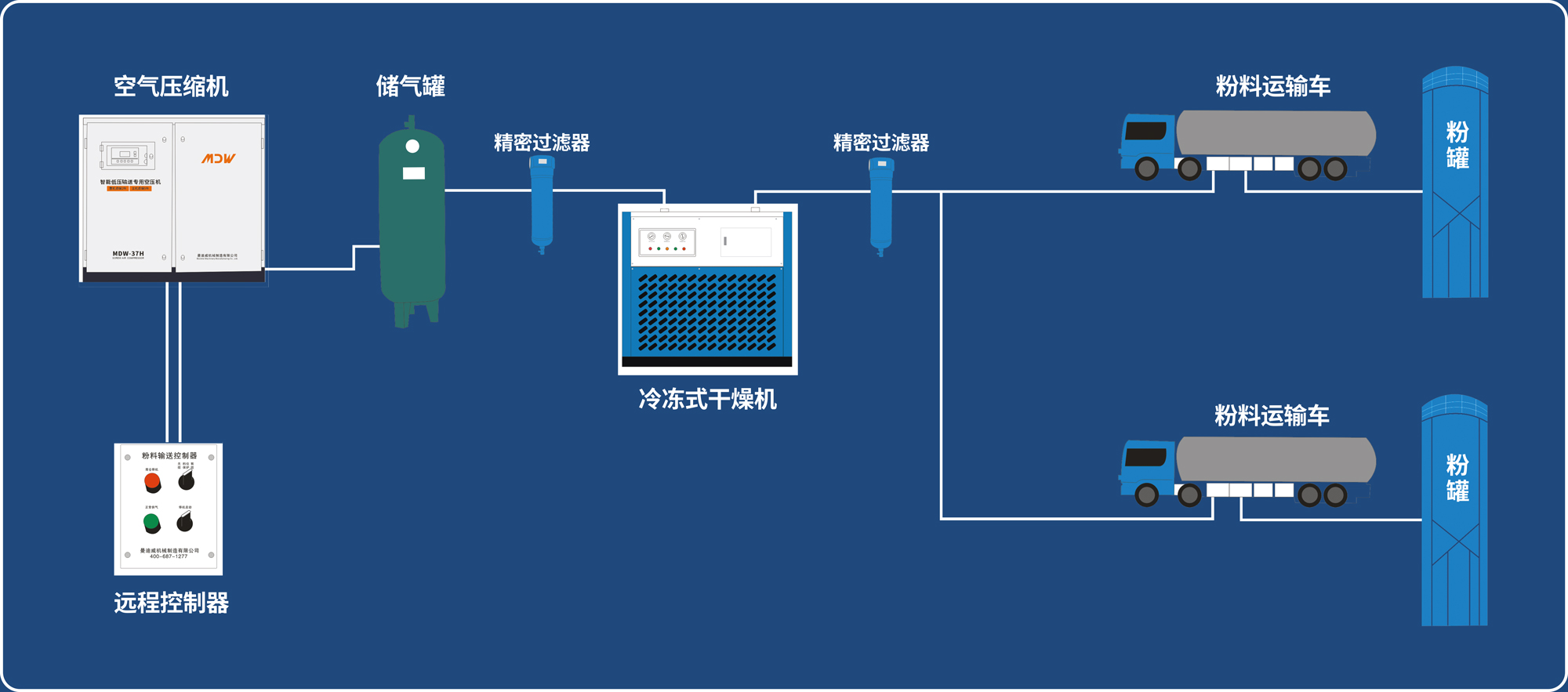

MDW智能低壓粉料輸送系統的工作原理和效率
l?采用螺桿式低壓空壓機產氣。
l?經儲氣罐形成氣體壓力。
l?經過管道精密過濾器做一次過濾，過濾氣體中的水份和雜質。
l?由冷凍室干燥機降低氣體溫度經冷卻處理排除氣體中的水份，降低氣體溫度。
l?再經精密管道過濾器做二次過濾，過濾氣體中的水份和雜質。
l?輸出干冷純凈的優質氣源到粉料運輸車罐體內。
l?45KW智能低壓粉料輸送系統僅需28分鐘即可完成32~34噸粉罐車的送料。
?
MDW智能低壓粉料輸送系統的優勢
l?環保 - 節能降耗，減少資源消耗，杜絕事故粉塵污染。
l?節能 - 電能取代油耗，大大降低設備運行成本。
l?安全 - 多層壓力防護與料位聯控功能，杜絕爆倉等隱患。
l?靜音 - 噪音由100降至70分貝，杜絕擾民，實現24小時無干擾卸料。
l?智能 - 獨立匹配筒倉控制系統，無需人員值守，并有效杜絕打錯料。
l?高效 - 自動降溫，確保連續供料；50噸粉罐車卸料不超過45分鐘，余料不超過2%。
l?防損 - 三層除水設計，確保壓縮氣體低溫干燥，除塵器不沾水板結，粉料降溫且不受潮。
l?便利 - 全防護機型，直接室外使用，無需新建產地，節省占地面積。
MDW智能低壓粉料輸送系統的核心部件

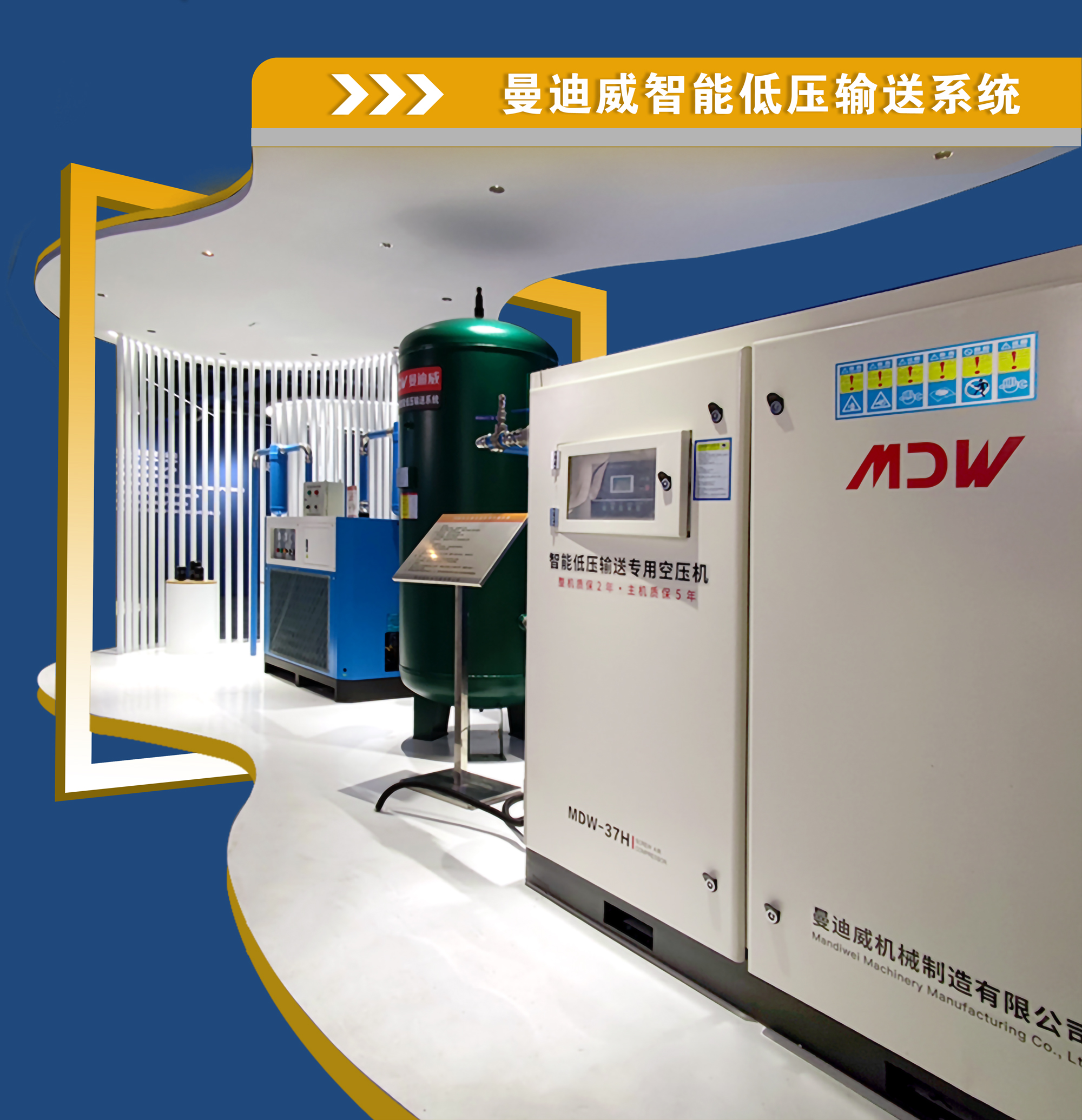

MDW智能低壓輸送系統 — 專用空壓機
l?MDW智能低壓輸送專用空壓機是完全針對攪拌站研發的智能低壓輸送專用空壓機。
l?整機二年質保、主機五年質保。
l?寬電壓設計，全防護機型和直接室外使用。
l?采用超大轉子設計，在提供大氣量的同時確保主機低速運行。
l?所有軸承采用進口專用軸承，確保主機長期穩定可靠。
l?運行系統增加獨立的強制潤滑油泵設計，確保低壓工況下各運動部件的冷卻和強制潤滑。
l?獨創物聯網平臺，更好的為客戶提供移動設備實時監控。

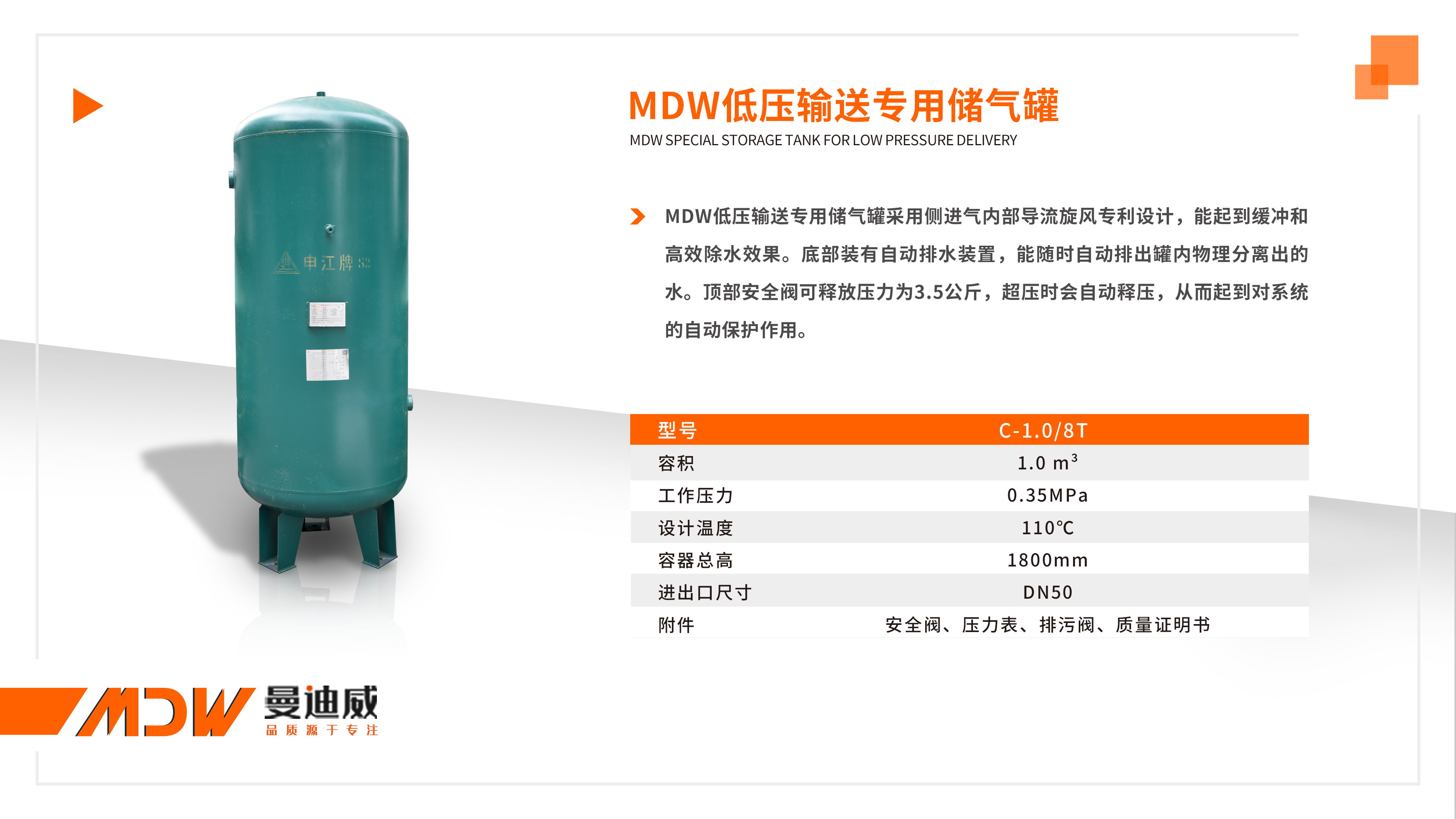

MDW智能低壓輸送系統 — 專用儲氣罐
l?MDW智能低壓輸送專用儲氣罐采用側進氣內部導流旋風專利設計，能起到緩沖和高效除水效果。
l?底部裝有自動排水裝置，能隨時自動排出罐內物理分離出的水。
l?頂部安全閥可釋放壓力為3.5公斤，超壓時會自動釋壓，從而起到對系統的自動保護作用。
?

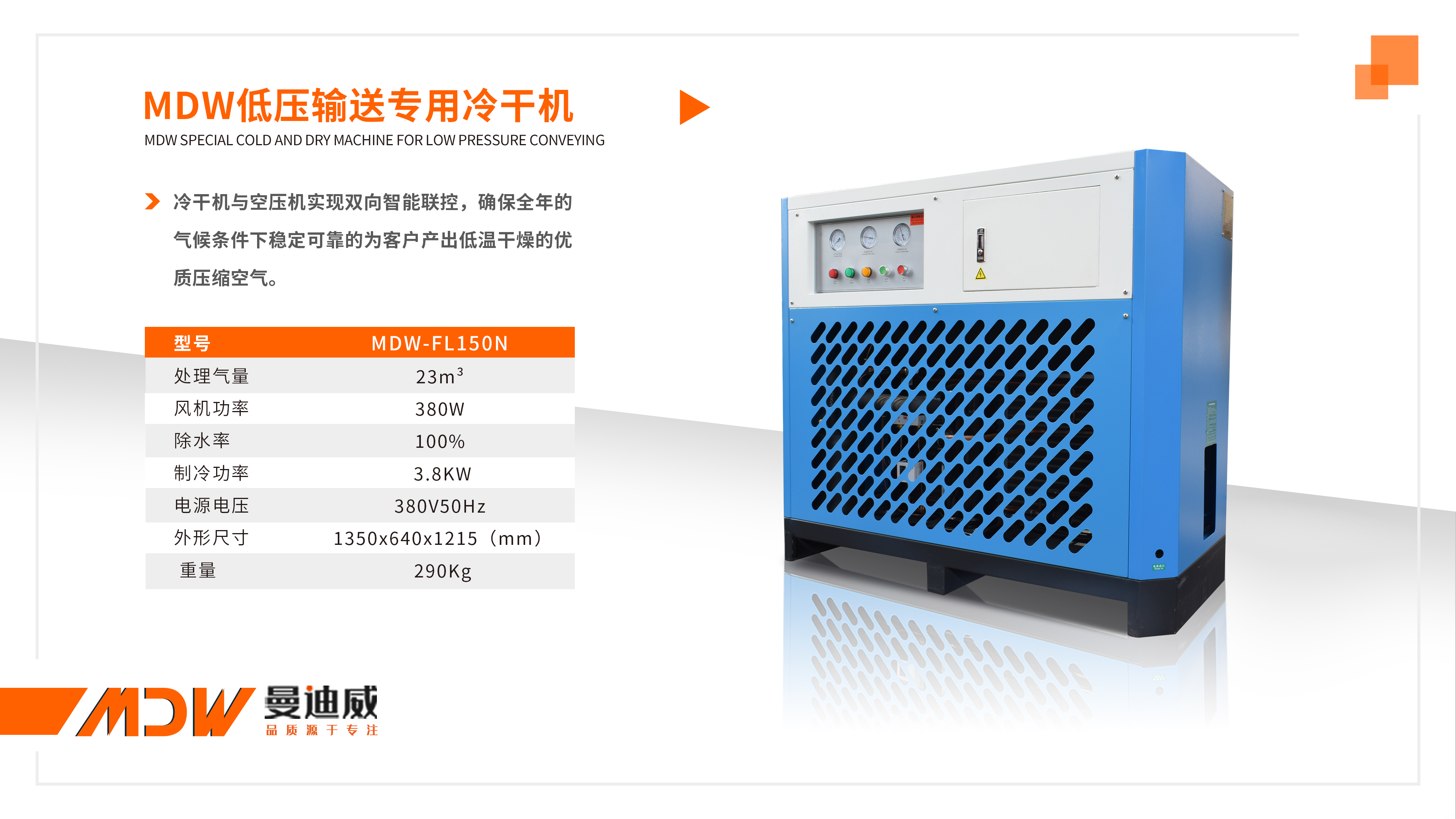

MDW智能低壓輸送系統 — 專用冷干機
l?MDW智能低壓輸送專用冷干機與空壓機實現雙向智能聯控，確保全年的氣候條件下穩定可靠的為客戶產出低溫干燥的優質壓縮空氣。
?
配置清單
序號 |
產品清單 |
型號 |
數量 |
1 |
MDW智能低壓輸送系統專用空壓機 |
MDW-37H/45H |
1臺 |
2 |
MDW低壓輸送系統專用儲氣罐 |
C-1.0/8T |
1臺 |
3 |
MDW低壓輸送系統專用冷干機 |
MDW-150 |
1臺 |
4 |
MDW水分離器 |
T-15 |
2套 |
5 |
氣控式機械自動排水器 |
--- |
2套 |
6 |
遠程啟動控制器 |
--- |
1件 |
7 |
鋼絲橡膠管 |
DN50 |
3套 |
8 |
快速接頭 |
F型 |
3個 |
9 |
快速接頭 |
D型 |
3個 |
10 |
鋼絲橡膠管 |
DN50 |
1套 |
11 |
專用球閥 |
DN50 |
3套 |
12 |
壓力表 |
--- |
3個 |
13 |
卸壓閥 |
--- |
3個 |
14 |
專用單向閥 |
DN50 |
4套 |
?
?
售后與維保服務
質保 |
總機質保兩年，主機螺桿質保5年，易損件除外。 ? |
|||
序號 |
時長 |
配件更換/處理 |
數量 |
備注 |
1 |
累計500小時首保 |
空氣濾芯 |
1 |
①現場工況環境惡劣，500小時更換一次空氣濾芯，每一個禮拜清理用氣體吹一次空氣濾芯。 ? ②堅持每天檢查油位，儲氣罐排水，機器長時間達一年或以上需要常規保養一次。 ? |
油過濾濾芯 |
1 |
|||
2 |
每間隔2000小時做一次常規保養 |
空氣濾芯 |
1 |
|
油過濾濾芯 |
1 |
|||
油氣精密分離器芯 |
1 |
|||
螺桿式專用潤滑液 |
4 |
|||
3 |
累計6000小時 或滿1年 |
管道過濾器芯 |
2 |
|
自動排水器 |
3 |
|||
4 |
累計20000小時或滿4年 |
主機軸承 |
4 |
|
?
